西北高塔聳云霄，豪邁氣概貫長虹。近日，山東電工電氣所屬青島豪邁承建的寧夏廣播電視傳輸發射基地遷建項目全面封頂。時臨秋末，寒風蕭索，從銀川市金鳳區北環高速向北望去

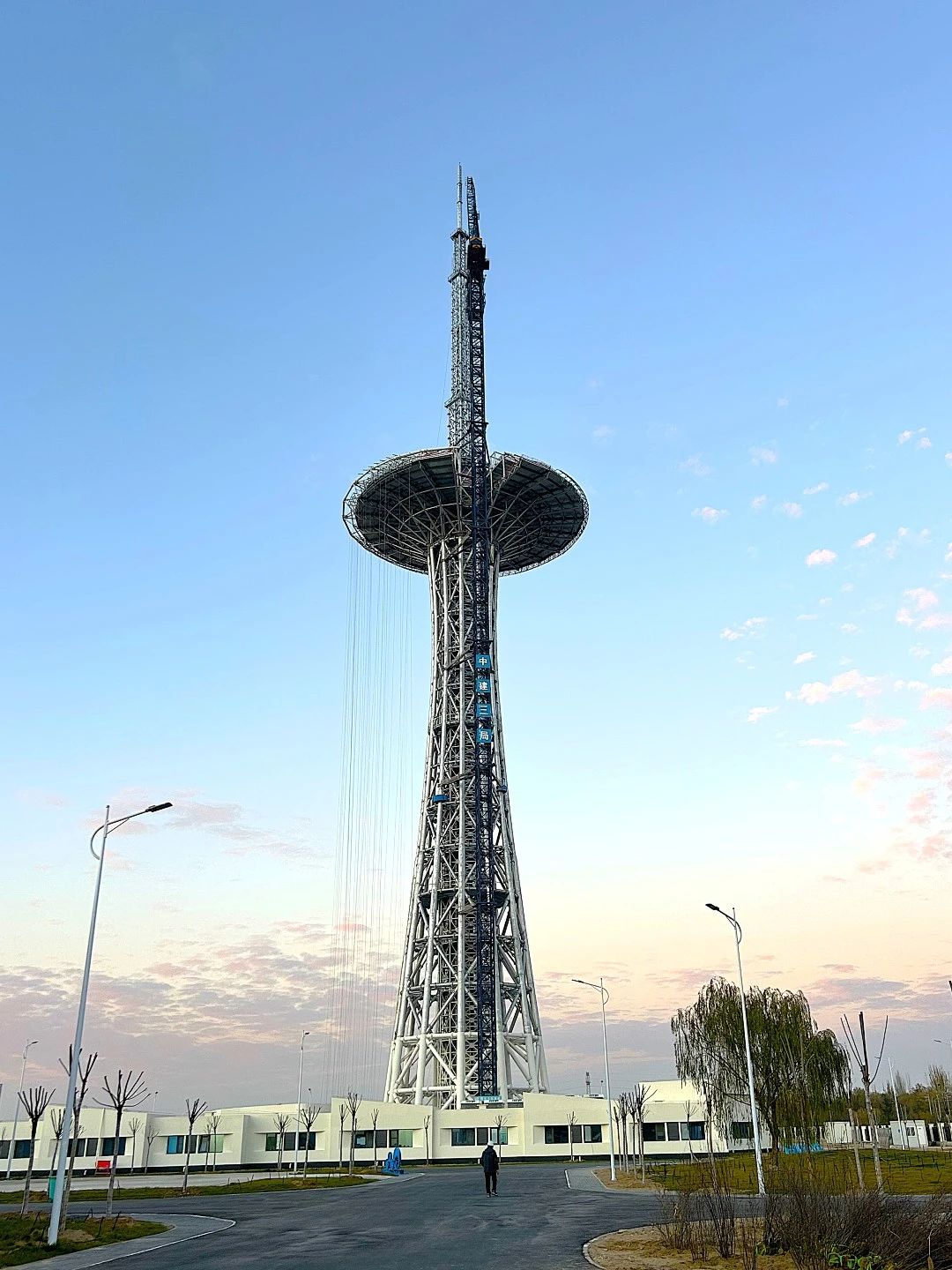

遠離城市的曠野之上，一座通體銀白的巨塔巍然聳立，與遠處的賀蘭山遙相呼應。
寧夏廣播電視傳輸發射基地遷建項目是寧夏回族自治區重點工程之一，總建筑面積1.07萬平方米，項目建成后將實現中央和地方節目對銀川市及周邊區縣的全面有效覆蓋，更好滿足城鄉居民收聽收看廣播電視的生活需求。
其中，廣播電視發射塔為空間格構式筒體結構，建成后的高度達276米，為西北地區最高電視塔。不同于其他同類型工程，塔樓以“飛碟”式取代了傳統的類球形，整體結構為偏心圓，為這座高塔塑造了極具“科幻感”的風格。同時，本項目外筒為正十二邊曲線造型，底部（桿件軸心）外接圓直徑36米，瘦腰段最細處外接圓直徑為15.5米。單一構件最大重量19.3噸，最長16.8m，最寬3.7m，最多9個節點，最大管徑Ф1500*35。結構節點多、空間結構復雜，加工精度高是本項目最大特點。
電視塔主管之間的連接采用現場對接焊接的組裝方式，主管最大截面尺寸為Ф1500*35，現場對口允許最大錯邊2mm，對構件的加工精度要求較高。山東電工電氣青島豪邁采用了精整與擴徑技術，以確保主材管的管口圓度達到高標準。該技術巧妙地將原本復雜的三維空間轉角尺寸簡化為二維平面轉角尺寸，極大地方便了生產加工，并編制了一套直接面向生產的裝配工藝卡，為生產提供了精確的指導。在車間生產過程中，嚴格遵循裝配工藝卡的要求進行放樣，從而確保了構件的加工精度滿足設計要求。此外，還提供了詳細的三維空間檢測點尺寸信息，以便對構件的加工精度進行復核，進一步保障了產品質量。
為確保項目的順利實施，青島豪邁制定了詳細的策劃方案，采用先進的BIM模型，利用三維模擬技術，直觀且精確地展示了各個部位的加工工序流程。企業還研發了專用的工裝設備，并引入了先進的智能制造工藝，結合嚴謹、精準的檢測手段，即使在無法進行廠內試組裝的情況下，也能確保現場92316顆高強螺栓的一次穿孔率達到100%，為項目的順利進行提供了堅實有力的保障。青島豪邁在此次項目中展現出的精湛工藝和高效施工能力得到了業主單位、施工單位的一致好評，并收到感謝信及錦旗。現場施工人員紛紛贊嘆“從業以來從未見過加工精度如此準確的項目”。
